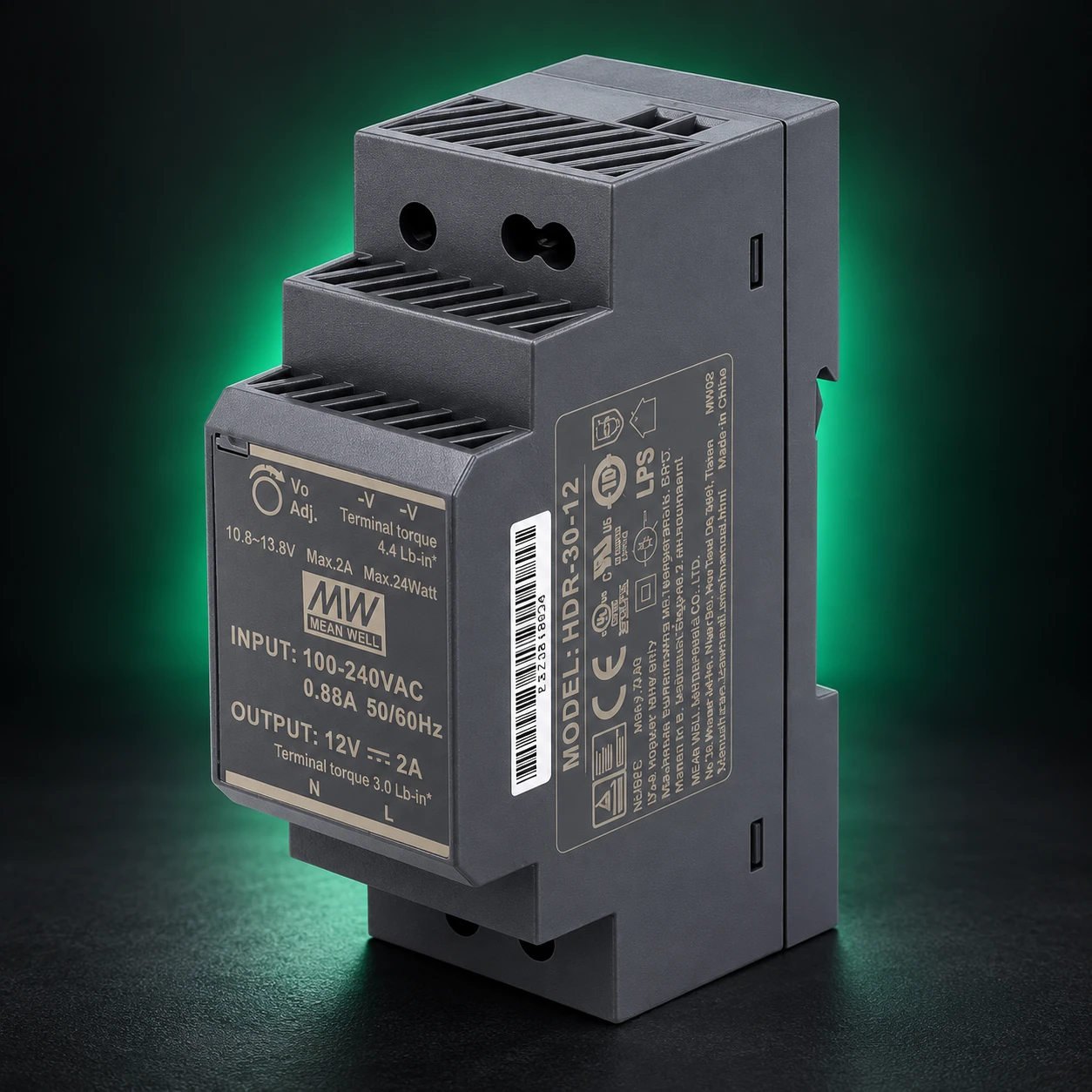

MEAN WELL HDR-30-12 — zasilacz DIN 12 V / 24 W do Alpha 8H

Dobre zasilanie ma znaczenie

Automatyka, która pomaga zarządzać energią i oszczędzać pieniądze, potrzebuje stabilnego zasilania. Nie mamy zastrzeżeń do innych zasilaczy spełniających wymagania instalacji. Proponujemy jednak MEAN WELL — uznanego producenta zasilaczy o udokumentowanych parametrach i zabezpieczeniach. To świadomy wybór do systemu, który ma pracować przez długi czas.

Polecany do Alpha 8H i przekaźników

HDR-30-12 zalecamy do Alpha 8H. Jego 24 W mocy i prąd wyjściowy do 2 A zapewniają większy zapas na zasilanie sterownika oraz zgodnych cewek przekaźników 12 V. Wolimy przewidzieć zapas mocy, aby instalacja mogła pracować stabilnie również podczas załączania przekaźników.

Przy doborze zsumuj pobór sterownika i wszystkich jednocześnie zasilanych cewek, uwzględniając wymagany zapas oraz temperaturę pracy. Nie należy przekraczać 2 A / 24 W. Zasilacz zasila obwód sterowania — nie odbiorniki 230 V przełączane stykami przekaźników. Do Alpha LCD bez dodatkowych przekaźników proponujemy mniejszy HDR-15-12.

Parametry producenta

• Wyjście: 12 V DC, maks. 2 A, moc 24 W.
• Regulacja napięcia: 10,8–13,8 V DC.
• Wejście: 85–264 V AC lub 120–370 V DC.
• Sprawność typowa: 88%; pobór bez obciążenia poniżej 0,3 W.
• Wymiary: 35 × 90 × 54,5 mm; montaż na szynie TS-35/7,5 lub TS-35/15.
• Chłodzenie naturalne, bez wentylatora; izolowana obudowa klasy II.
• Zabezpieczenia: zwarciowe, przeciążeniowe i nadnapięciowe.

Uwaga: model HDR-30-12 ma moc znamionową 24 W; liczba 30 w nazwie oznacza serię.

Pobierz kartę katalogową MEAN WELL HDR-30 (PDF)

Estetyczny montaż w szafie

Moduły Alpha mogą być również zasilane przez USB-C. Do uporządkowanego montażu w rozdzielnicy lub szafie rack wyposażonej w odpowiednią szynę DIN polecamy zasilacz DIN: elementy mają swoje miejsce, a przewody można poprowadzić czytelnie i estetycznie.

Wyjście 12 V DC należy podłączyć do właściwego wejścia zasilania DC, zgodnie z instrukcją konkretnego modułu. Nie podawaj 12 V bezpośrednio na złącze USB-C. Podłączenie strony sieciowej powinno wykonać osoba z odpowiednimi kwalifikacjami. Zapewnij wentylację i uwzględnij obniżenie dopuszczalnego obciążenia przy wyższej temperaturze.

Masz pytanie o zasilanie Alpha? Napisz: ems@integrasoft.pl.

Zdjęcie przedstawia przykład montażu. Oferta obejmuje sam zasilacz, bez szyny DIN.
